Lehrabschlussprüfung Automatiker 2005

Individuelle Prüfungsarbeit von Marco Friedrich

Steuerungsumbau an einer Schäublin 125 Drehbank



Aufgabenstellung:

Die alte CNC Steuerung an einer Schäublin Drehbank  ist defekt, und eine Reparatur ist nicht mehr möglich, respektive nicht mehr wirtschaftlich. Die Mechanik ist noch in hervorragendem Zustand, und der Kunde hat sehr viele Werkzeuge und Spannmittel für die Maschine. Die komplete Steuerung, der Spindelantrieb und die Achsmotoren werden daher durch eine moderne Sinumerik 840D CNC Steuerung mit digitalen Antrieben und einer Simatic S7-300 PLC ersetzt. Die mechanische Anpassung der Motoren etc. erfolgt durch den Kunden. Die PLC Software und die Parameter werden vom Lehrmeister zur Verfügung gestellt. Als Vorlage für den Umbau kann ein ähnliches Projekt verwendet werden. Zusätzlich wird noch ein Werkzeugantrieb vorgesehen, sodass mit der Maschine im C Achsbetrieb auch noch gebohrt und gefräst werden kann.

 Aufgabenstellung:

  1. Erstellen des Schemas mit allen Angaben
  2. Erstellen einer Stückliste und Bestellung für des fehlende Material vorbereiten.
  3. Kostenschätzung (Angebot) erstellen.  3a. Demontage der alten Steuerung
  4. Schaltschranklayout erstellen. (wegen engen Verhältnissen mit unsrerer Unterstützung)
  5. Schrank komplet aufbauen und verdrahten nach Schema. (Teilweise eventuell beim Kunden)
  6. Montage des fertigen Schrankes beim Kunden
  7. Verkabelung der Antriebe, Ventile und Endschalter an der Maschine
  8. Inbetriebnahme und Testlauf der Maschine, eventuell anpassen des PLC Programms und der Parameter mit unserer Unterstützung.
  9. Abnahmeprotokoll erstellen.
  10. Rapport ausfüllen und vom Kunden visieren lassen
  11. Alle Schemas bereinigen und Dokumentation zusammenstellen
  12. Präsentation
  13. Optimierung der Maschine und Nachkalkulation erstellen erfolgt voraussichtlich aus Zeitgründen nach der Prüfung



Hier ein paar Bilder aufgenommen während der Prüfung:

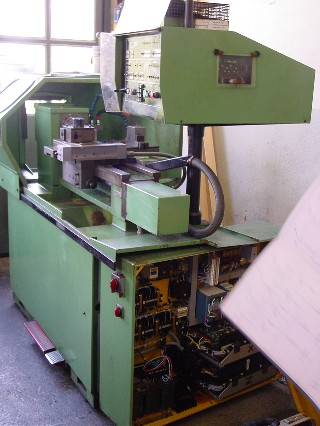

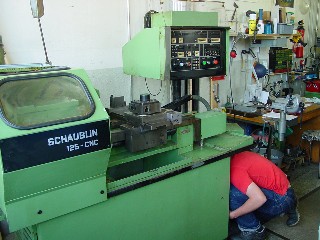

Maschine vor dem Umbau

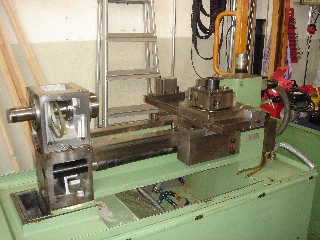

Die entblöste Maschine

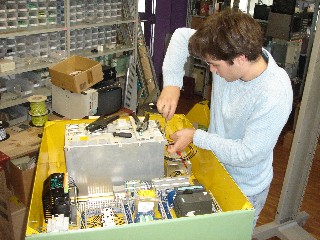

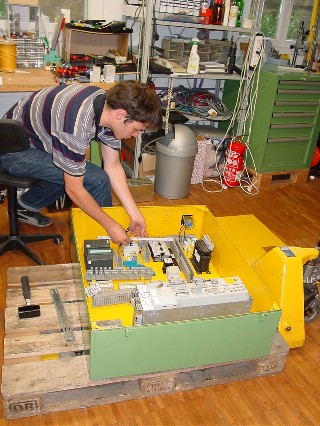

Schrankaufbau in der Werkstatt



Inbetriebnahme des Schrankes in der Werkstatt

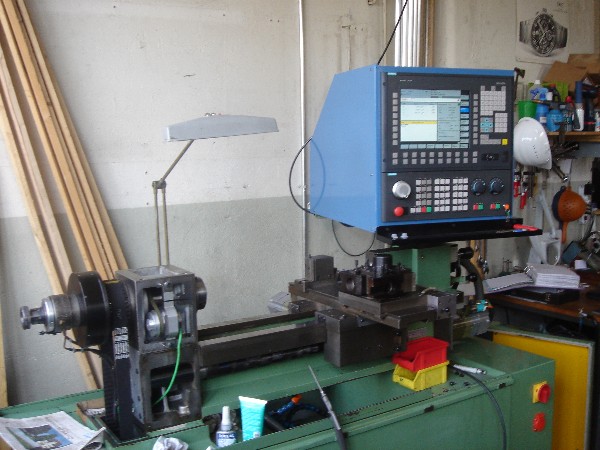

Steuerung fertig montiert beim Kunden
